Oui, les filtres CPL Strike répondent à toutes les normes européennes en vigueur et vont même plus loin car ils ont été conçus pour faire face aux nouvelles exigences concernant les pollutions électromagnétiques engendrées sur les réseaux électriques.

DI 2004/108/EC Directive Européenne sur la compatibilité électromagnétique (CEM).

EN-50065-1 Spécification pour la signalisation sur les installations électriques basse tension dans la gamme de fréquences de 3 kHz à 148 kHz.

IEC-60950-1 Matériels de traitement de l'information.

Fabriqué en UE.

La règle est simple: 1 filtre par phase.

L'intensité (A) du filtre CPL doit obligatoirement être supérieure ou égale à

l'intensité de la phase qu'il filtre (voir tableau ci-dessous).

Sur une installation triphasée, l'intensité totale est répartie sur les 3 phases (donc divisée par 3). On parle d'équilibrage des phases.

Avant de commander votre filtre CPL, vous devez donc connaître le calibrage de votre compteur électrique actuel (voir questions 5 et 6).

*NOTE: Bien que les filtres encaissent les surintensités jusqu'à 1.6 fois la charge nominale (pendant 2 heures), rien ne vous empêche de les sur-calibrer en mettant par exemple:

En Monophasé: 1 filtre de 40A au lieu d'un de 25A sur une installation de 3 KVA pour bénéficier d'une atténuation plus performante (70 dB au lieu de 40 dB).

En triphasé: 3 filtres de 40A (au lieu de 3 de 25A) sur une installation de 6, 9, 12 ou 15 KVA

En triphasé: 3 filtres 63A sur une installation de 24 KVA. Surtout si vos phases sont mal équilibrées.



C'est la puissance électrique apparente maximale (en kVA) qu'un compteur électrique peut délivrer sans disjoncter.

- Sur les anciens compteurs électriques bleus ou noirs à roue dentée (électromécaniques) il suffit de regarder les inscriptions qui y figurent.
- Sur les nouveaux compteurs électriques blancs (électroniques) appuyez 2 fois sur la touche "sélection".
- Sur les derniers compteurs électriques vert-fluo (Linky) appuyez sur les touches + et - pour faire défiler les informations.
- Sur votre facture recherchez la ligne ou est indiquée la puissance souscrite (en KVA).

Si votre tableau n'a plus de place pour recevoir le filtre CPL 25A ou 40A, il faudra ajouter un tableau déporté et le relier à votre tableau actuel à l'aide d'une goulotte.

Faites appel à un électricien professionnel pour cette installation.



Si votre installation est en monophasé (cas le plus courant) un seul filtre Strike est nécessaire pour protéger l'ensemble des circuits électriques de votre habitation.

Seules les installations triphasées nécessitent la pose d'un filtre Strike par phase. C'est à dire trois filtres pour toute l'habitation (voir chapitre suivant).

Contrairement à d'autres systèmes de filtrations CPL (les plugs qui se branchent directement sur une prise) le filtre Strike opère dès l'entrée de votre circuit électrique et agit comme un bouclier ne laissant passer que le courant "propre" 50Hz. Il protège ainsi la totalité des circuits de votre habitation. Aussi bien les circuits prises que les circuits lumières.

La règle est simple: 1 filtre par phase.

Sur une installation triphasée, l'intensité totale est répartie sur les 3 phases (donc divisée par 3). On parle d'équilibrage des phases.

L'intensité (A) du filtre CPL doit obligatoirement être supérieure ou égale à l'intensité de la phase qu'il filtre (voir tableau en question 4).

Avant de commander votre filtre CPL, vous devez donc connaître le calibrage de votre compteur électrique actuel.



Oui, L'installation de ce filtre sur votre réseau électrique est parfaitement légale...et même conseillée!

Votre installation électrique sera parfaitement conforme aux nouvelles normes et directives européennes sur la CEM (compatibilité électromagnétique).

L’atténuation des ondes CPL est mesurée en décibels (dB). Car on parle de « bruit » sur le réseau engendré par ces courants perturbateurs, ou sales (dirty electricity).

Plus le niveau d’atténuation du filtre CPL est élevée, plus puissant sera son filtrage. Dès -20dB, le bruit sur le réseau est presque totalement absorbé et rendu inopérant.

A -70dB, c’est comme on dit…silence radio…votre circuit électrique domestique retrouve son calme et sa sérénité.

La MTBF (mean time between failures) c’est à dire le temps moyen entre pannes, ou durée moyenne entre pannes de ce filtre CPL est de 20 ans. Ce qui signifie une durée de vie bien supérieure à ce délai.

La fiabilité de ses composants et la qualité de fabrication confère à ce filtre une durée de vie (réelle) d’au moins 20 ans…soit 5 à 10 ans de plus que le nouveau compteur d’Erdf/Enedis!

Non, ce filtre n'altère pas le fonctionnement du Linky...ce serait illégal!

Par contre il vous protège en empêchant le Linky d'envoyer du CPL dans votre habitation...et ça, c'est parfaitement légal!

Votre compteur Linky remplira bien son rôle de compteur...et uniquement ce rôle...comme les anciens compteurs!

Ainsi, aucune onde ne sera créée chez vous par le CPL.

Oui, bien sûr. Vous serez fin prêt avant même l'installation du Linky et serez protégé contre tout type d'intrusion CPL.

Le concentrateur et les Linky envoient des trames CPL pour communiquer sur tout le réseau électrique.

Il faut savoir que même si votre habitation n'est pas encore équipée du Linky, les trames CPL émises par les Linky de vos voisins et le concentrateur de votre quartier passent à travers votre compteur et se répandent chez vous.

Le fait d'installer un filtre CPL a l'entrée de votre logement (après votre disjoncteur différentiel) empêche tout courant CPL de franchir votre tableau électrique et de se répandre dans les câbles de votre habitation.

Que le CPL arrive via le Linky de vos voisins ou par le concentrateur du quartier, le Strike le bloquera systématiquement.

Il faut bien comprendre que ce n'est pas le boitier du compteur Linky lui-même qui rayonne. C'est le CPL qu'il envoie sur le réseau électrique pour communiquer avec les autres Linky et le concentrateur du quartier qui créé ces rayonnements électromagnétiques.

Chaque passage des trames CPL provoque la création d'un champ électromagnétique tout au long de chaque fil non-blindé de votre habitation jusqu'à une distance d'au moins 2m. Pas un seul recoin de votre habitation n'y échappe. Toute l'installation rayonne. Aussi bien dans les câbles des prises que ceux de l'éclairage.

Une fois ce principe bien compris, vous conviendrez que mesurer les champs électromagnétiques à proximité du compteur Linky, c'est comme mesurer les rejets de CO2 dans l'habitacle d'une voiture plutôt qu'à la sortie du pot d'échappement!!!

Il faut aussi prendre en compte le fait que ces champs électromagnétique traversent la plupart des matériaux sans être atténués (verre, bois, béton, brique...).

Il faudra donc être particulièrement vigilant si vous avez un mur mitoyen avec vos voisins. Car même si vous êtes équipés du filtre CPL, les câbles électriques de vos voisins peuvent rayonner chez vous.

Le filtre Strike agit sur la cause, et non pas sur les effets. Il empêche la production des rayonnements en bloquant le CPL. Il ne peut pas bloquer le rayonnement des fils de vos voisins...

Vous éviterez donc de mettre votre tête de lit sur ce mur mitoyen...

Des solutions complémentaires sont envisageables. Mettre une peinture ou un revêtement anti-ondes sur ce mur...ou demander à votre voisin de s'équiper d'un filtre Strike!!!

Aucune inquiétude. Votre relais Tempo/EJP recevra le signal comme avant l'installation du filtre CPL.

Le signal porteur du PULSADIS est à 175 Hz ce qui est infiniment plus bas que la portée du filtre CPL (de 3 kHz à 95 kHz).

Le signal PULSADIS n'est donc pas concerné par le filtrage. Il passe le filtre CPL sans être affecté et déclenche votre relais Tempo/EJP comme d'habitude.

Le filtre CPL Strike ne chauffe pas. Son composant inductif ne produit aucune chaleur, même lorsque le courant nominal qui le traverse est au maximum de sa valeur.
Ce qui n'est pas le cas des autres filtres CPL concurrents, car dans ces filtres, le composant inductif est remplacés par des bobines (selfs cylindriques ou torique) de qualité classique, beaucoup moins encombrants et légers, bien sûr, mais qui "claquent" à la première surtension. De plus, ces bobines ne sont pas fiables sur la durée. Ces bobines toriques ou cylindriques ont la particularité de dégager beaucoup de chaleur. Si la bobine elle-même peut supporter cette chaleur, il n'en est pas de même pour les autres composants du filtre. La chaleur dégagée a un impact direct sur leur durée de vie.

De nombreux tests ont été faits sur le Strike En fonctionnement normal, le filtre Strike ne chauffe pas.

Le filtre atteint la température de 80°C (en laboratoire) uniquement lors d'une surcharge maximale (1.6 fois la charge pendant 2 heures).

- Soit 40A ampères envoyés sur un filtre de 25A pendant 2 heures.

- Soit 64A ampères envoyés sur un filtre de 40A pendant 2

heures.

- Soit 100A ampères envoyés sur un filtre de 63A pendant 2 heures.

Dans la réalité, votre compteur (ou votre disjoncteur) disjonctera immédiatement, avant même d'avoir atteint cette surcharge.

- Si vous avez un compteur mécanique (bleu) ou électronique (blanc): C'est votre disjoncteur différentiel principal qui disjonctera en cas de surcharge.

- Si vous avez un Linky: C'est lui qui disjonctera. Explication: Lors du remplacement de l'ancien compteur par le Linky, Enedis règle le disjoncteur différentiel au maximum de sa capacité pour ne pas qu'il déclenche avant le Linky. Car c'est le Linky qui joue désormais ce rôle de coupe circuit.



Comme expliqué plus haut à la question 19, en fonctionnement normal le filtre ne chauffe pas.

Le filtre ne peut pas non plus prendre feu (de lui-même) car il est composé de plastique auto-extinguible.

Un plastique auto-extinguible est un matériau qui peut brûler lorsqu'il est plongé dans le feu mais qui s'éteint de lui même dès qu'on l'en retire.

Les filtres Strike couvrent la totalité du CENELEC A utilisé par Enedis avec un minimum de -30dB. Ce qui est déjà largement suffisant pour stopper le signal CPL du Linky.

Le filtre Strike se concentre sur les plages utilisées par le smartmeter Linky, à savoir:

- 2 fréquences porteuses de 63,4 KHz et 74 KHz en CPL G1

- 36 fréquences porteuses de 35 KHz à 90 KHz pour le CPL G3.

Que le CPL soit en G1 ou G3, les porteuses utilisées par Enedis restent obligatoirement dans la bande CENELEC A. C'est à dire de 3KHz à 95 KHz.

Enedis se doit de rester dans cette plage de fréquences CENELEC A qui lui est réservée. A savoir que les fréquences de 0 KHz à 35 KHz ne sont pas utilisées par Enedis.

Les filtres 40A et 63A en -70dB atténuent:

- au minimum -30dB sur les plages de 30 à 100 KHz (et même au delà)

- au minimum -40dB sur les plages de 50 à 100 KHz

- au minimum -70dB sur les plages de 60 à 80 KHz

Et le filtre 25A en -40dB atténue:

- au minimum -30dB sur les plages de 30 à 100 KHz (et même au delà)

- au minimum -40dB sur les plages de 35 à 95 KHz

Nos filtres Strike sont donc parfaitement efficaces contre le CPL du Linky. Qu’il soit G1 ou G3.

Le filtre Strike est parfaitement compatible avec vos équipements domotiques émettant du CPL. Il ne les empêchera pas de fonctionner.

Le filtre Strike "cloisonne" les courants CPL. Il agit comme un bouclier dans les deux sens.

- Le CPL envoyé par Enedis ne rentrera pas chez vous.

- Le CPL produit par vos plugs/box et domotique peut circuler librement à l'intérieur de votre habitation sans être perturbé par le filtre.

NOTE: Pour relier votre Box TV à votre Box internet, nous vous conseillons d'utiliser un câble RJ45 plutôt que les plugs CPL fournis.

- Le débit -théorique- d'un plug est de 500 Mb/s, le câble débite -réellement- 1Gbp/s

- Les plugs CPL consomment de l'électricité 24h/24, le câble ne consomme rien

- La durée de vie d'un plug est de quelques années, le câble est garanti à vie

- Les plugs CPL émettent des rayonnements électromagnétiques (radiofréquences). Le câble n'émet aucun rayonnement.

Effectivement, les filtres Strike sont assez lourds:

- 0,8 kg pour le filtre 25A

- 1,4 kg pour le filtre 40A

- 3,2 kg pour le filtre 63A

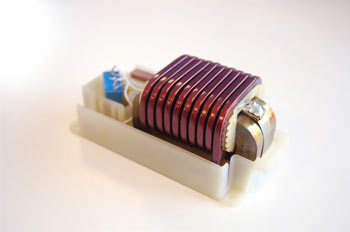

Ceci est dû à l'utilisation d'un composant inductif en ferrite (photo). Plus le courant (A) traversant les tores est élevé, plus sa section et sa taille doivent être importantes.

Les fréquences parasites sont ainsi filtrées par ce matériau. Le facteur de qualité obtenu avec les tores est élevé et permet d'obtenir des circuits oscillants et des filtrations plus sélectives que s'ils étaient fabriqués à l'aide de selfs cylindriques.

La qualité de filtration obtenue par ce matériau est ressentie immédiatement après la pose par les personnes ElectroHyperSensibles (EHS). De nombreux témoignages l'attestent.

L'utilisation de la ferrite est aussi un gage de robustesse et de longévité (la durée de vie de des filtres Strike est d'au moins 20 ans).

Tout filtre CPL ne dépassant pas un poids d’au moins 2kg tout en prétendant filtrer jusqu’à 63A n'est pas sérieux et ne peut obtenir une atténuation (dB) très élevée. Car dans ces filtres, les tores en ferrites sont remplacés par des composants électroniques de puissance (selfs cylindriques) beaucoup moins encombrants et légers, bien sûr, mais qui "claquent" à la première surtension. De plus, ils ne sont pas fiables sur la durée.

Comme on dit par chez nous: "Le Strike, c'est du lourd !!!"

Il existe actuellement sur le marché deux sortes de filtres CPL:

1- Les "PLUGS" que l'on branche directement sur une prise de courant.

Ces filtres CPL, les "plugs", sont généralement efficaces mais ont une portée limitée. En effet, un plug ne protège que le circuit de la prise sur laquelle il est branché. Il est donc nécessaire d'en installer un dans chaque pièce. C'est pourquoi ils sont souvent vendus par lot de 15 unités. Pour la plupart leurs performances sont correctes (jusqu'à -20dB d'atténuation). Le soucis est qu'ils ne protègent pas les circuits lumières (à moins d'en mettre un au niveau du tableau sur chaque circuit d'éclairage).

Les plugs sont donc complémentaires. Ils sont pratiques pour absorber les parasites produits par vos appareils électroménagers (réfrigérateurs, lave-linge, etc).

2- Les filtres que l'on installe en "tête du réseau électrique"

Dans cette catégorie, il y a deux sous-catégories: Le filtre Strike, et les autres...

En effet, leur seul point commun étant d'être installé en tête du réseau et ainsi, de filtrer la totalité du réseau de votre habitation (circuits prises ET lumières)

Dans cette deuxième catégorie, le filtre Strike se distingue par ses composants, son poids et ses performances.

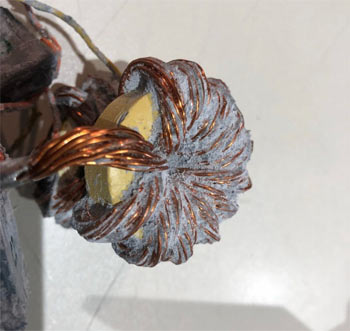

Alors que les autres filtres du marché utilisent tous une simple bobine (une self cylindriques), la particularité du Strike est son composant inductif (photo). Fabriqué uniquement par Spica, ce composant maison est d'une robustesse et d'une fiabilité à toute épreuve (MTBF de 20 ans).

Cette fiabilité se caractérise par un poids élevé (1,4 kg pour le filtre 40A et 3,2 kg pour le filtre 63A) mais c'est le prix à payer pour obtenir une filtration de qualité.

Les fréquences parasites sont ainsi filtrées par ce composant. Le facteur d'atténuation obtenu est élevé (jusqu'à -70dB) et permet d'obtenir des circuits oscillants et des filtrations plus sélectives que s'ils étaient fabriqués à l'aide de simples selfs cylindriques.

La qualité de filtration obtenue par ce matériau est ressentie immédiatement après la pose par les personnes ElectroHyperSensibles (EHS). De nombreux témoignages l'attestent.

Tout filtre CPL ne dépassant pas un poids d’au moins 2kg tout en prétendant filtrer jusqu’à 63A n'est pas sérieux et ne peut obtenir une atténuation supérieure à -40dB. Car dans ces filtres, le composant inductif est remplacés par des composants électroniques de puissance (selfs cylindriques ou torique) beaucoup moins encombrants et légers, bien sûr, mais qui "claquent" à la première surtension. De plus, ils ne sont pas fiables sur la durée. Ces bobines toriques ou cylindriques ont la particularité de dégager beaucoup de chaleur. Si la bobine elle-même peut supporter cette chaleur, il n'en est pas de même pour les autres composants du filtre. La chaleur dégagée a un impact direct sur leur durée de vie.

Le Strike, lui, ne chauffe pas. Son composant inductif ne produit aucune chaleur, même lorsque le courant nominal qui le traverse est au maximum de sa valeur.

Comme on dit par chez nous: "Le Strike, c'est du lourd !!!"

Un seul filtre Strike à installer pour protéger toute votre habitation.

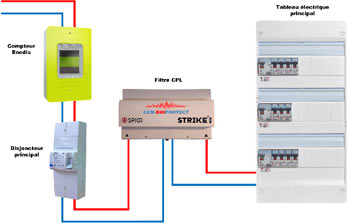

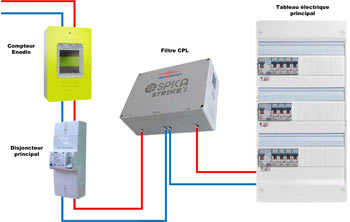

Le Strike est très simple à installer (il faut tout de même faire appel à un électricien):

Deux fils en entrée, deux fils en sortie.

Pas de raccordement à la terre.

Un seul filtre CPL Strike est nécessaire pour toute l’habitation.

Certains concurrents proposent de mettre deux filtres CPL en série pour améliorer le niveau d’atténuation. C’est parfaitement inutile.

Pour rappel, lorsque deux atténuateurs sont mis en série, leurs valeurs d’affaiblissements en dB ne s’additionnent pas. Si l’atténuation de chaque atténuateur est identique (ex – 50 dB), l’atténuation globale des deux filtres sera de – 56 dB ( on ajoute et gagne seulement -6 dB) !

Alors pourquoi faire une telle proposition? A part doubler le tarif de l’installation, il n’y a pas vraiment d’avantage à un tel assemblage des filtres CPL en série.

Pourquoi ne pas équiper le filtre Strike d'un voyant ou d'un bouton de test?

Le filtre Strike est un appareil de puissance. Son efficacité reste identique sur toute sa durée de vie. C’est pourquoi il est inutile d’avoir un quelconque voyant ou test de fonctionnement.

Par ailleurs, un tel système aurait plus de chance de tomber en panne que le filtre lui-même.

Question: Dans une voiture de plus de 10 ans, quels sont les équipements qui lâchent en premier?

Réponse: Les boutons de commande et les voyants

Conclusion: Ajouter de la complexité à un produit le rend plus vulnérable aux pannes et aux dysfonctionnements.

Conseil: Pour faire un audit précis et sérieux de votre réseau électrique nous vous conseillons de faire appel à un bio-électricien ou un géobiologue doté de matériel de mesure performant et d’une expérience solide des CEM.

Car une simple mesure de votre réseau avec un appareil de type "Mesureur d'électricité sale" ne peut être qu’indicative. Ce type d'appareil vendu au grand public ne peut pas donner de résultats fiables (on ne sait pas ce que l'on mesure. Les unités de mesures ne sont pas standard, elles sont inventées par le constructeur). De plus ces appareils sont incapables de localiser la source des pollutions électromagnétiques.

Nous vous invitons à visiter notre nouveau site annuaire afin de trouver le professionnel le plus proche de chez vous.

Quelle quantité d'électricité le filtre Strike consomme-t'il?

Comme indiqué sur la notice technique la perte de puissance typique est inférieure à 2W

Ce qui correspond à un cos phi supérieur à 0.98

Si l'on considère que:

1 année = 8760 h

1kWh = 1000Wh

Prix du kWh d'électricité en € TTC = 0.14

Alors:

2 W sur un an = 2 x 8,760 x 0.14 = 2,4528 € TTC

La consommation annuelle du filtre Strike vous coutera environ 2,4528 € TTC
